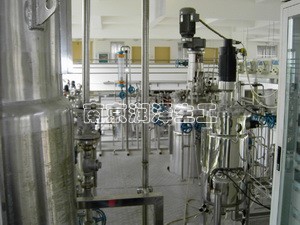

①夾套式換熱裝置

    這種裝置多應用于容積較小的發酵罐、種子罐；夾套的高度比靜止液面高度稍高即可，無須進行冷卻面積的設計。這種裝置的優點是：結構簡單；加工容易，罐內無冷卻設備，死角少，容易進行清潔滅菌工作，有利于發酵。其缺點 是：傳熱壁較厚，冷卻水流速低，發酵時降溫效果差，

    ②豎式蛇管換熱裝置

    這種裝置是豎式的蛇管分組安裝于發酵罐內，有四組、六組或八組不等，根據管的直徑大小而定，容積5 米3 以上的發酵罐多用這種換熱裝置。這種裝置的優點是：冷卻水在管內的流速大；傳熱系數高。這種冷卻裝置適用于冷卻用水溫度較低的地區，水的用量較少。但是氣溫高的地區，冷卻用水溫度較高，則發酵時降溫困難，發酵溫度經常超過40¢ªC， 影響發酵產率，因此應采用冷凍鹽水或冷凍水冷卻，這樣就增加了設備投資及生產成本。此外，彎曲位置比較容易蝕穿。







    ③豎式列管(排管)換熱裝置

    這種裝置是以列管形式分組對稱裝于發酵罐內。其優點是：加工方便，適用于氣溫較高，水源充足的地區。這種裝置的缺點是：傳熱系數較蛇管低，用水量較大。
